一、应用概况

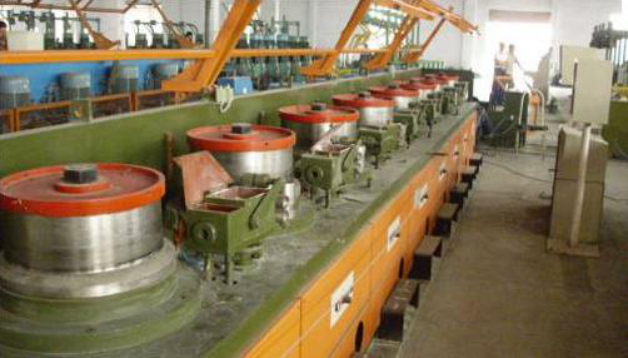

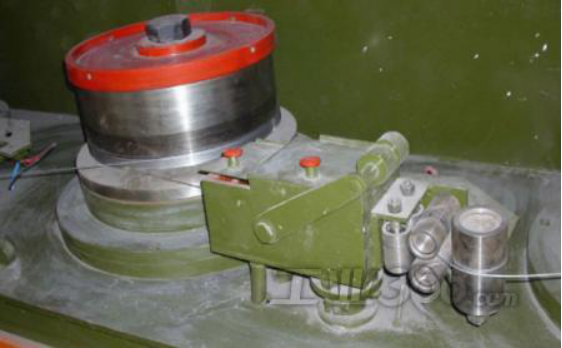

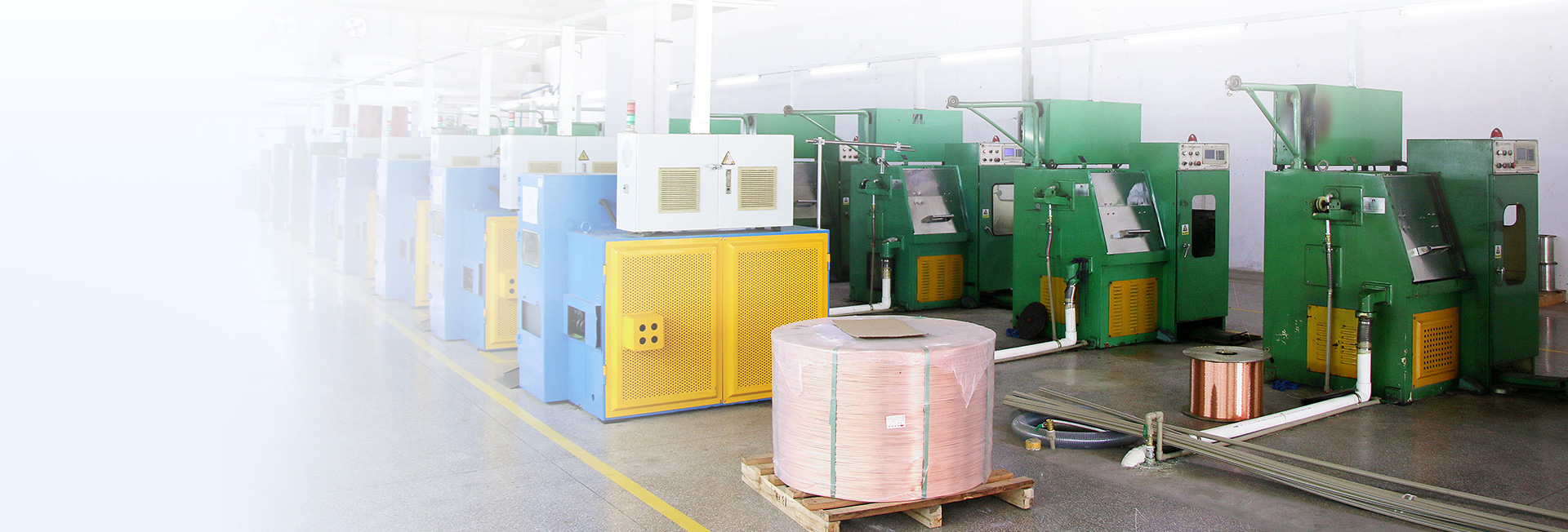

直进式拉丝机是常见的金属线材加工设备中的一种,可对高、中、低碳钢丝、不锈钢丝、铜丝、合金铜丝、铝合金丝等,进行伸线加工。根据加工线材和加工工艺要求,拉拔头一般有3-10个,在每一级拉拔牵伸处配置一气缸用作该级的张力检测,用以实时调整该级转速。目前各级之间的速度基本上都采用交流变频控制技术,并采用触摸屏存储工艺参数和生产数据等,自动化程度高、操作方便、拉拔的产品质量高。
二、应用需求
根据现场电机情况,要求变频器具有开环或闭环控制
加、减速时间短,变频器响应够快,速度稳定性好
低速点动穿模,电机满载时,变频器启动力矩要够大
现场金属粉尘较大,防护等级要求较高
支持现场总线通讯
三、麦米电气行业解决方案
1、比例同步传动部分
1.1 模拟量解决方案
1.1.1 完全模拟量快速跟随模式
该模式是将PLC计算得到的同步速度指令通过模拟量的方式发送至各级变频器,变频器快速、准确响应,达到各级比例同步。
1.1.2 模拟量叠加快速跟随模式
该模式由PLC计算出各级传动主速度,作为变频器主频率给定,变频器根据各汽缸位移传感器进行张力PID计算出辅助速度,作为变频器的辅助频率给定,主、
辅叠加使各级比例同步。
在用模拟量进行控制时,还可以利用MV系列变频器内置的RS485接口,通过MODBUS协议将各变频器的当前状态读取到PLC中去,便于触摸屏监控。
模拟量控制是早期常采用的控制方式,它不受变频器型号的影响,因为变频器都支持模拟量频率给定,在损坏时更换来的更方便。
1.2 通讯解决方案
1.2.1 PROFIBUS-DP总线模式
麦米电气提供PROFIBUS-DP通信模块,插卡选件,可内置于变频器。
1.2.2 CANOPEN总线模式
麦米电气提供CANOPEN通信模块,插卡选件,可内置于变频器。
现场总线方式现场布线简单,越来越多地得到客户和系统集成商的认可。
无论是模拟量方案,还是通讯方案,根据现场电机是否带编码器,麦米电气MV系列变频器均能适应。开环选用MV300系列,闭环选用MV600系列,MV600系列
可配各种电机编码器选件卡。
2、收线轮传动部分
2.1 速度模式解决方案
收线轮传动部分一般也有张力杆,张力杆信号可给变频器或PLC微调处理,收线变频器可工作在速度模式,根据速度给定方式不同,分为模拟量给定和通讯给定。根据收线电机有无PG,变频器可选择工作在开环矢量或闭环矢量模式。
2.2转矩模式解决方案
转矩模式一般要求收线电机带PG,变频器工作在闭环矢量模式,根据有无张力杆,可选择开环张力转矩模式或闭环张力转矩模式。麦米电气提供张力专用变频器MV600T,通过控制电机的输出转矩来保持收线张力恒定。
麦米电气MV系列电流矢量变频器在以上几种系统构成方式上都有批量成熟应用,广泛应用于焊条、焊丝(气保焊丝、埋弧焊丝、药芯焊丝等)、钢丝(高、中、低碳钢丝,不锈钢丝,预应力钢丝,轮胎钢丝,胶管钢丝,弹簧钢丝,钢帘线等)、电线电览(铝包钢丝、铜丝、铝丝等)、合金丝等各种金属线材的加工。这些系统还具有如下功能:精确计米、定长自动减速并停车、 断线检测并自动停车、任意卷筒正反点动及左右联动、各种故障信息及处理信息显示、各种运动信息监控。此外系统还支持任意配模工艺,模具磨损后通过调谐自动补偿,不易断丝。并设有跳线装置可任意切除卷筒拉拔,以适应不同的工艺。
