一、应用概况

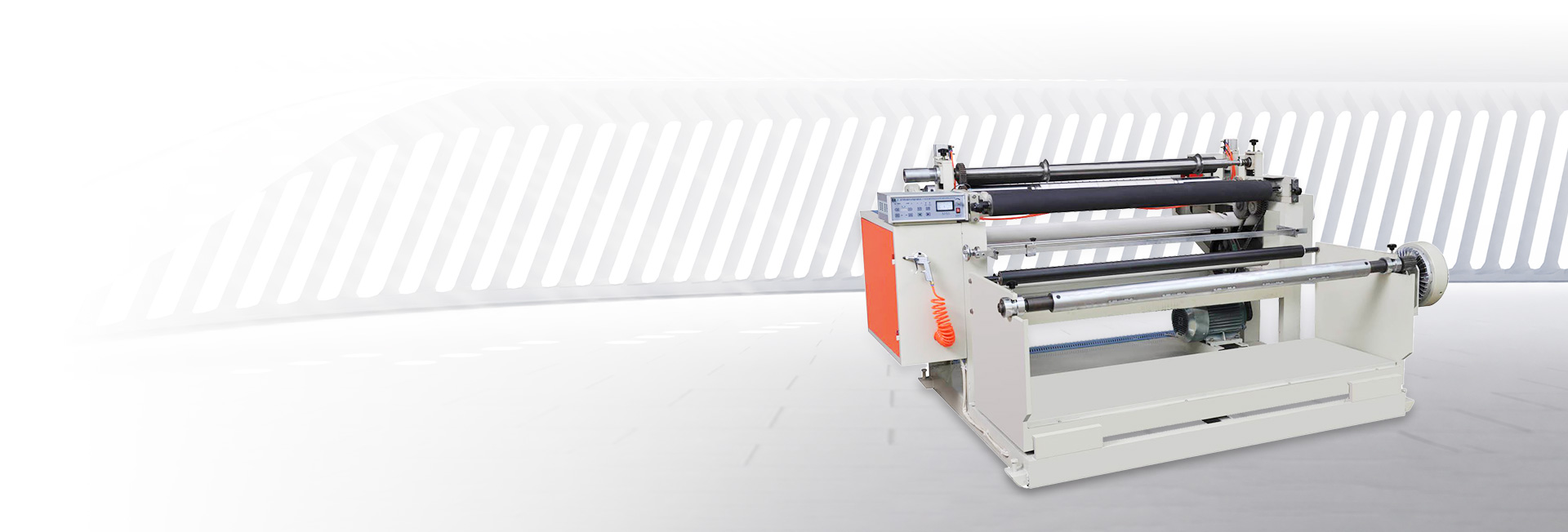

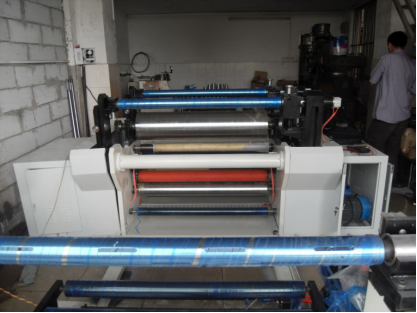

薄膜分切机是一种把不同宽度、不同长度、不同厚度的母卷分切成用户所需的各种规格产品的一种设备。对收放卷张力的精确控制是薄膜分切机的关键技术,要求分切卷取后的产品无皱褶、无划痕、端面整齐、卷取表面硬度适当。
二、应用需求
收、放卷电机带编码器,要求变频器带PG闭环运行
PLC输出张力给定信号,摆杆位置作张力反馈,要求变频器具有闭环张力控
制功能
高、低速张力恒定,速度平稳,摆杆摆动小
满足系统快速起停,急停要求
变频器内置标准通讯功能,便于PLC监控
三、麦米电气行业解决方案
1、MV600T变频器概述
MV600T是麦米电气开发的张力控制专用变频器,能够自动控制输出转矩或自动调节被控牵引机的速度,从而使带(线)材上的张力保持恒定,适用于造纸、纸加工、印染、包装、电线电缆、胶粘带、纺织、皮革、金属箔加工、纤维、橡胶等行业。对于收、放卷的控制,变频器内部自带卷径计算模块,能够自动计算卷筒直径的变化,使得张力控制更加精确。使用MV600T变频器可以完全替代力矩电机、直流电机、张力控制器等而独立地构成张力控制系统,相对于传统的张力控制器加变频器控制方案,使用本变频器可以使系统更简洁、降低成本、易于维护并且获得更为稳定的控制效果。
2、系统方案

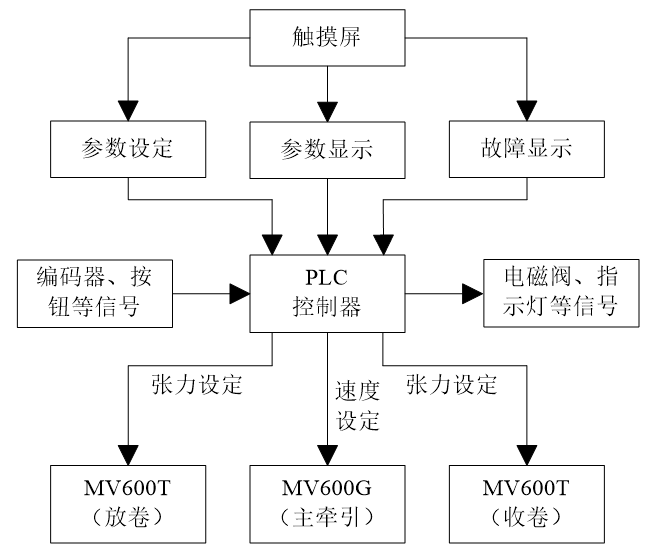

图1 系统原理图
通过触摸屏,用户可以对工作速度、运行张力、料卷直径等参数进行设置,同时可以显示设备的当前运行状态,并对当前的故障信息进行显示,以便用户作进一步处理。
PLC协调外围设备的动作,并按用户设定的工艺控制设备的运作,对变频器作张力给定和频率设定。

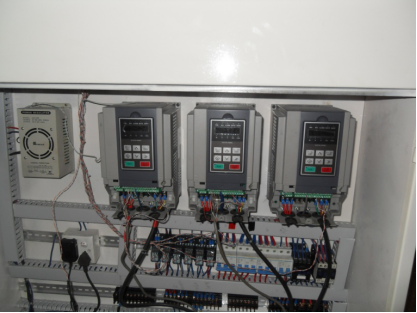

本系统采用MV600T张力控制专用变频器作收放卷控制,可确保设备运行过程中张力恒定、速度平稳,是整套系统的控制核心部分。

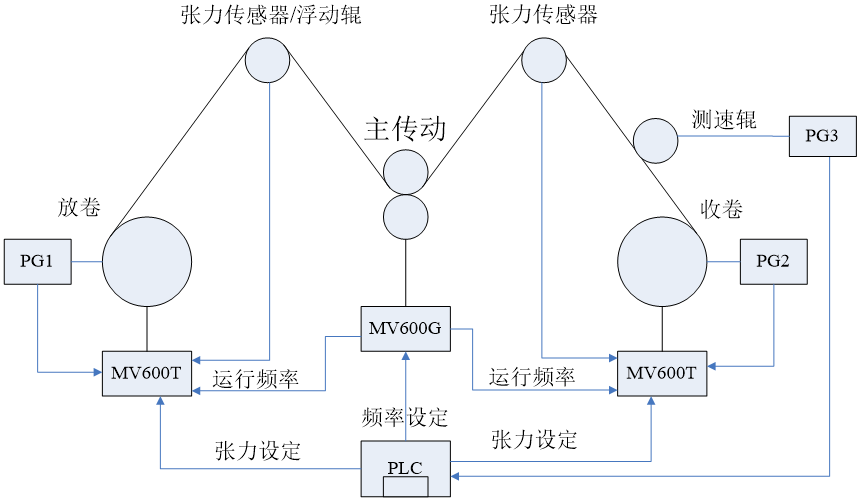

图2 张力控制示意图
